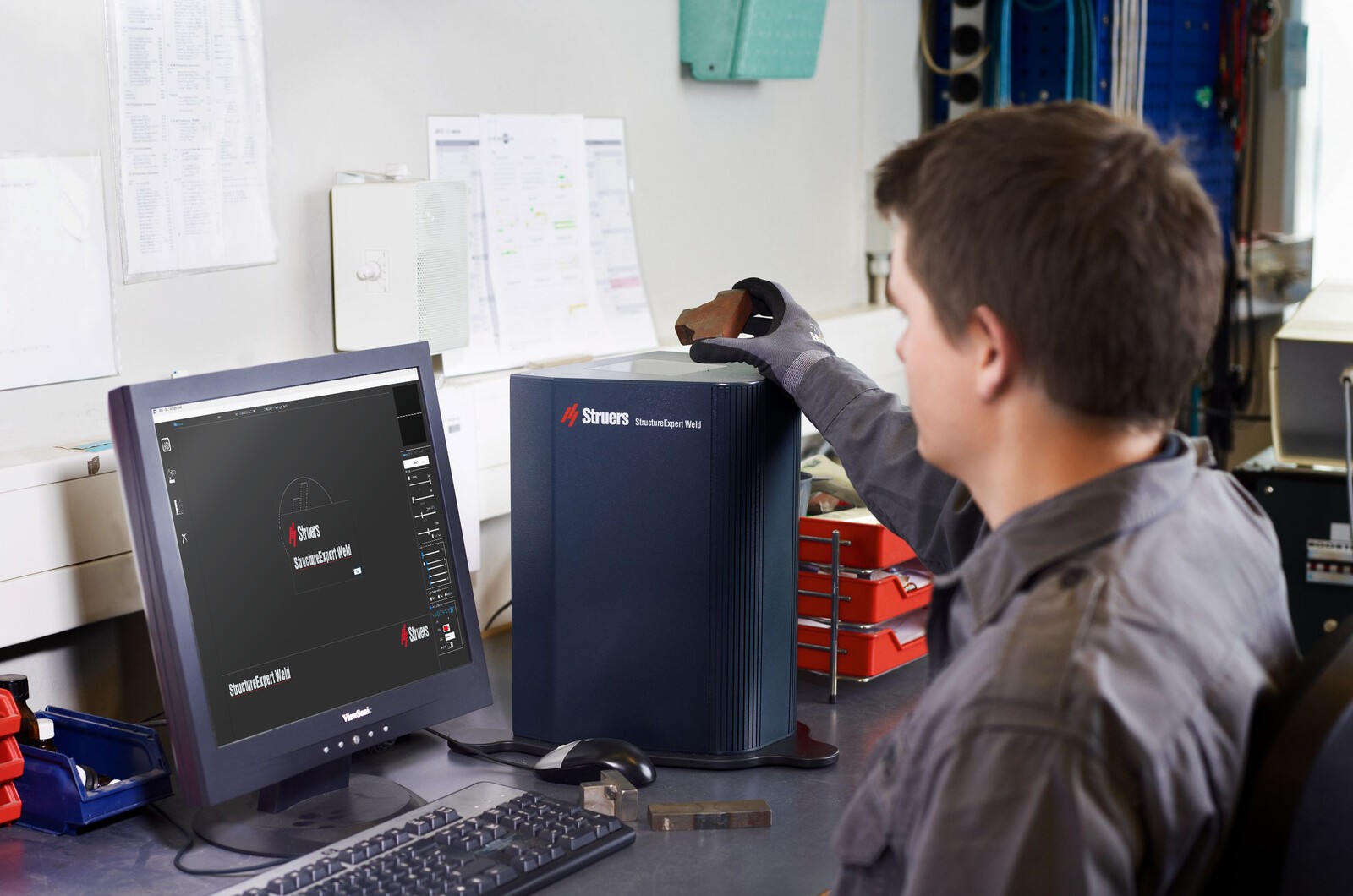

StructureExpert Weld
- Namjenski sustav za kontrolu, mjerenje i dokumentiranje makropresjeka zavara (StructureExpert Weld 4.0 AI)
- Invertni mikroskop: uzorak se položi na staklenu ploču (obično, kaljeno ili safirno staklo) i sustav odmah fokusira, bez ručnog namještanja; automatska kalibracija jednim klikom s izvještajem i rasporedom periodične kalibracije
- Ugrađena digitalna kamera s motoriziranim zumom i automatskim fokusom; LED osvjetljenje u četiri zasebno podesiva segmenta, s premazom protiv odsjaja
- Weld-6: vidno polje 82 do 1,8 mm (2,5x do 120x), razlučivost mjerenja do 1 µm, Full HD kamera; za MIG/MAG i druge standardne zavare
- Weld-12: vidno polje 7,7 do 0,71 mm (20x do 240x), razlučivost mjerenja do 0,34 µm, kamera 3,3 MP, opcija koaksijalnog osvjetljenja; za laserske i elektronske zavare
- Softver SewSoft: dijelovi i zavari s mjernim planom i tolerancijama, rezultati OK/NOK, izvještaji u Excelu, izvoz CSV, PDF, XML ili Q-DAS; opcija AI mjerenja (SewSoft AI plan) i Power BI modula; radi lokalno u vašoj mreži, bez obvezne veze s cloud uslugama
Namjenski sustav za brzu i dokumentiranu kontrolu makropresjeka zavara, za laboratorije kontrole kvalitete s velikim brojem presjeka i zahtjevom na sljedivost.

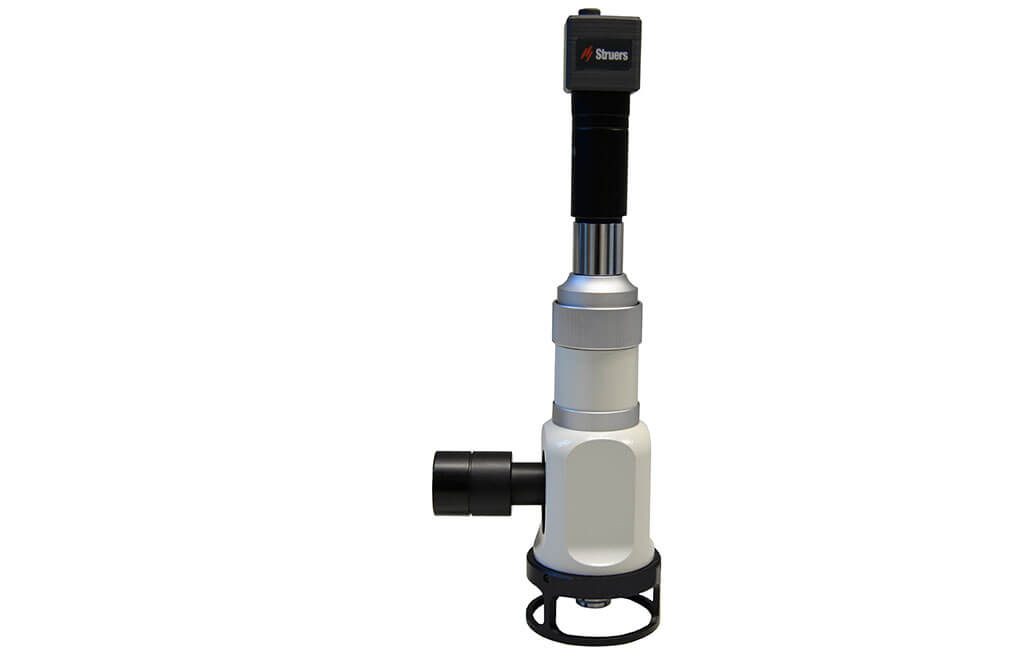

PSM-5 i PSM-10, prijenosni mikroskopi
- Baterijski prijenosni mikroskopi za pregled pripremljenih površina i replika na terenu, bez vanjskog napajanja
- Isporuka s okularom 10x i objektivom 10x; dodatni objektivi 20x i 40x (PSM-5), odnosno 20x, 40x i 60x (PSM-10)
- Opcija digitalne kamere od 3,2 megapiksela (Sony CMOS senzor) s tabletom od 10 inča i brzom živom slikom za fokusiranje
- Softver Perfect Image Lite: kalibracija objektiva, automatska mjerna skala na snimci, mjerenje duljine, površine i kuta
- Aluminijski kovčeg za mikroskop, kameru i adapter; za PSM-10 dostupan magnetski križni stol
- Dio Struersova prijenosnog kompleta za nerazornu pripremu i pregled, uz MoviPol-5, TransPol-5 i replike
Prijenosni mikroskopi za ocjenu strukture na licu mjesta nakon elektrolitskog poliranja i nagrizanja, kad se ne želi čekati laboratorijski pregled replike.
Replike površine: RepliSet i Transcopy
RepliSet je dvokomponentni silikonski sustav za fleksibilne, dimenzijski stabilne 3D replike površine: razlučivost do 0,1 µm, zanemarivo skupljanje, pa je prikladan i za metrološka mjerenja; prihvaćen za ASTM E1351. Isporučuje se u ulošcima od 50 ili 265 ml i nanosi ručnim pištoljem sa statičkom miješalicom. Masa se bira prema položaju površine i potrebnoj brzini: tekuće F1 i F5 za vodoravne i kose površine, guste mase koje ne cure, T1 i T3, za okomite i nadglavne, sive GF1 i GT1 za makroskopiju i metrologiju; radno vrijeme od 0,5 do 5 minuta i stvrdnjavanje od 4 do 18 minuta pri 25 °C, na površinama od −10 do +180 °C.

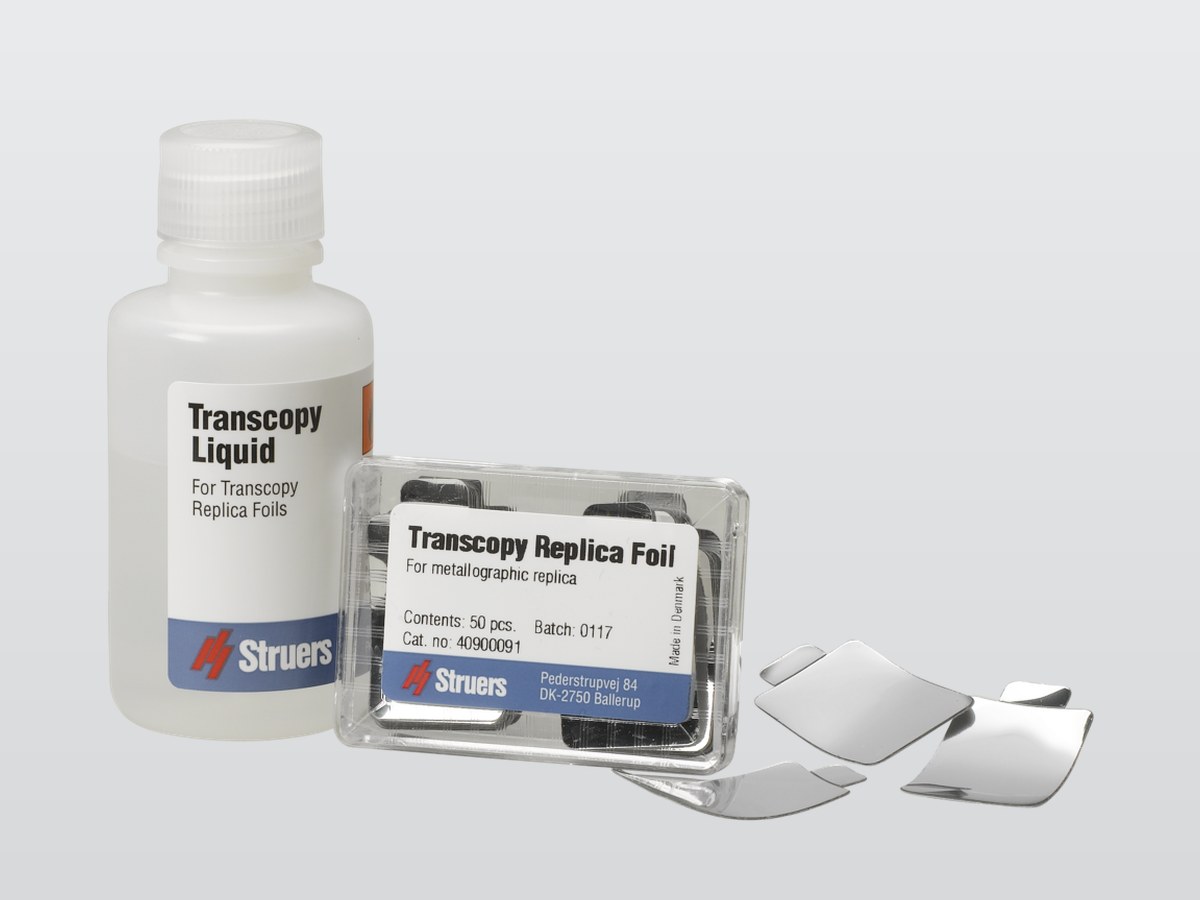

Transcopy je samoljepljiva reflektirajuća folija za trajnu repliku polirane i nagrižene mikrostrukture: na foliju se nanese Transcopy tekućina, folija se pritisne na pripremljenu površinu, nakon 4 do 5 minuta skine i zalijepi na predmetno stakalce za pregled pod mikroskopom u laboratoriju. Razlučivost bolja od 1 µm, zanemarivo skupljanje, površine od 10 do 60 °C; komplet sadrži 40 ml tekućine, 50 folija 20 × 30 mm i 50 stakalaca.
