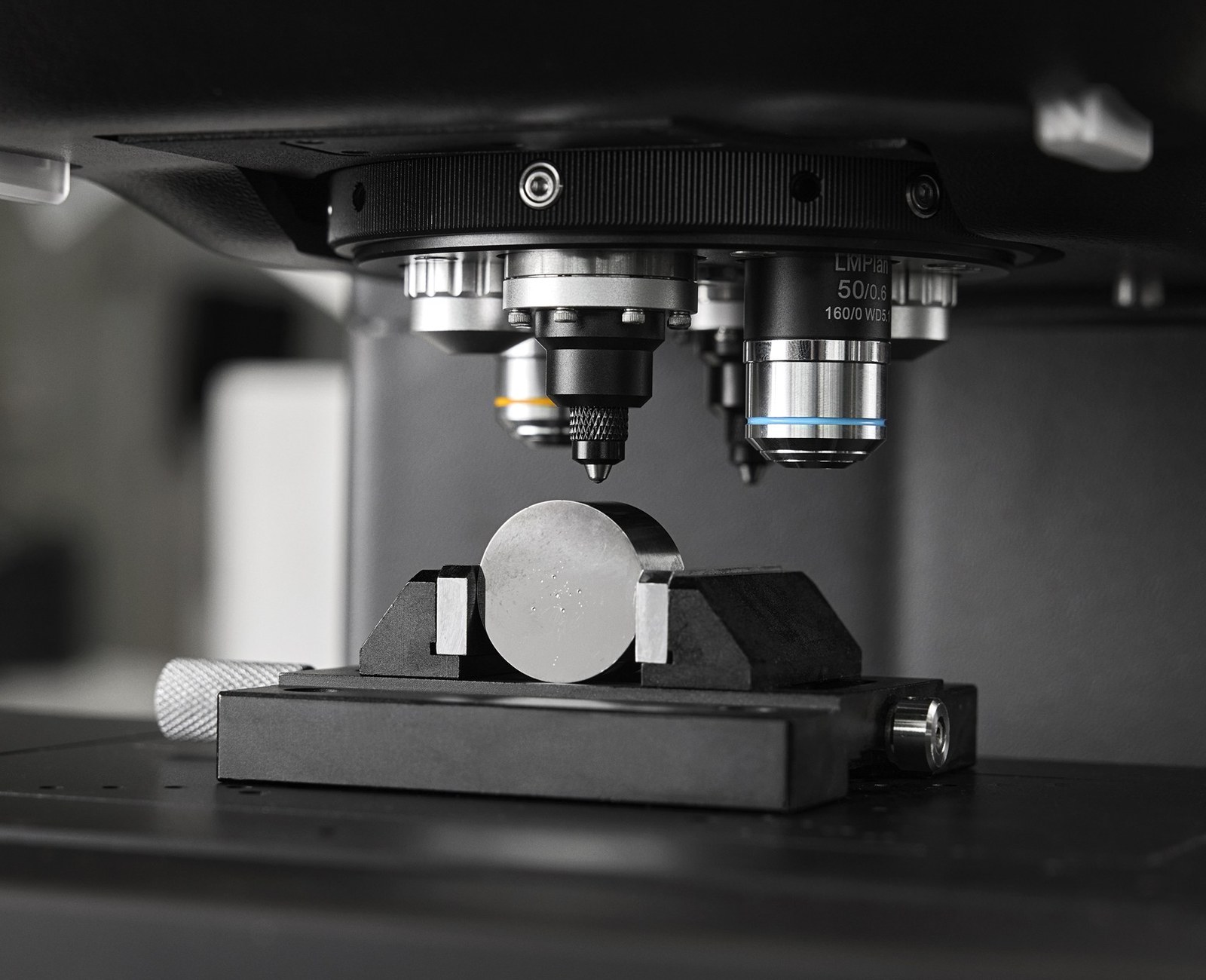

Mjerenje tvrdoće
Tvrdomjeri za metode Vickers, Knoop, Brinell i Rockwell, od ručnih uređaja do potpuno automatskih sustava s motoriziranim XY stolom i pomakom po Z osi, svi s load cell tehnologijom u zatvorenoj petlji.
Kako odabrati tvrdomjer
Skala koju koristite (npr. HV1, HV10, HBW 2,5/187,5, HRC) određuje potreban raspon sile. Skala zajedno s očekivanom tvrdoćom određuje veličinu uboda, a time i objektive. Broj uzoraka dnevno i broj uboda po uzorku određuju razinu automatizacije: od ručnog pozicioniranja do motoriziranog stola koji sam odradi niz za CHD ili mapiranje zavara.
Da bismo ponudili točnu konfiguraciju bez nepotrebnih dodataka, pripremili smo kratki upitnik. Ispunjavanje traje 5 do 10 minuta.
- Pojedinačna mjerenja: jedan ili nekoliko uboda, ručno pozicioniranje. Duramin-4, DuraVista-40.
- Serije i CHD/SHD/NHD: nizovi uboda s definiranim razmakom, gradijent od površine prema jezgri. DuraVista-80, DuraVersa-100, Duramin-650 AC.
- Zavari: rasporedi uboda po zonama zavara, mapiranje tvrdoće preko ZUT-a. DuraVista-80, DuraVersa-100, Duramin-650 AC.
- Proizvodni pogon, Rockwell: robusno, brzo, bez pripreme površine. DuraVigo-150, Duramin-160.
- Odljevci i otkivci, Brinell: velike sile, veliki uzorci. Duramin-3000, DuraVersa-100 (do 3000 kgf).
Mikro i mikro/makro tvrdomjeri
Vickers, Knoop i Brinell na zalivenim i poliranim uzorcima, prevlakama, zakaljenim slojevima i zavarima.

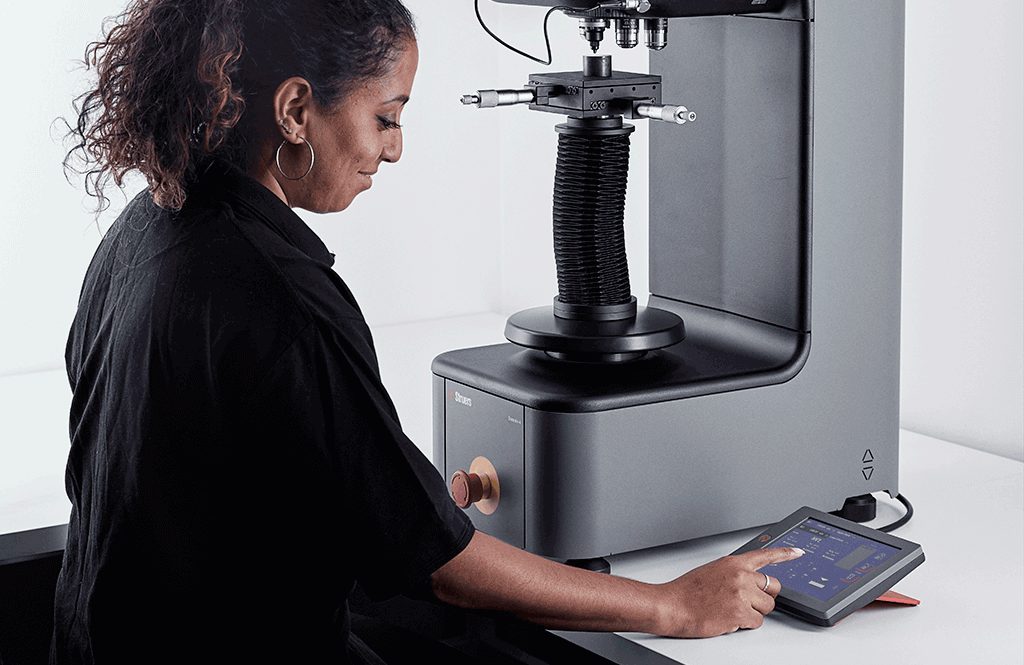

Duramin-4
- Metode Vickers, Knoop i Brinell; ručni mikro i mikro/makro tvrdomjer ulazne razine
- Dvije izvedbe: M1 s rasponom 10 gf do 2 kgf (niski okvir, visina uzorka do 200 mm) i M2 s rasponom 1 do 62,5 kgf (visoki okvir, visina uzorka do 400 mm)
- Load cell u zatvorenoj petlji i LED osvjetljenje: stalna ponovljivost u cijelom rasponu sile
- Motorizirana revolverska glava sa šest pozicija za indentore i objektive, bez ručne izmjene i ponovne kalibracije
- Ručni XY stol 90 × 90 mm (hod 25 × 25 mm) s mikrometrima, ručna Z os, očitanje uboda kroz okular
- Upravljačka jedinica sa zaslonom osjetljivim na dodir od 8 inča, prikladna i za proizvodni pogon
Ulazni ručni tvrdomjer za laboratorije s manjim brojem uzoraka, ponajprije za Vickers.

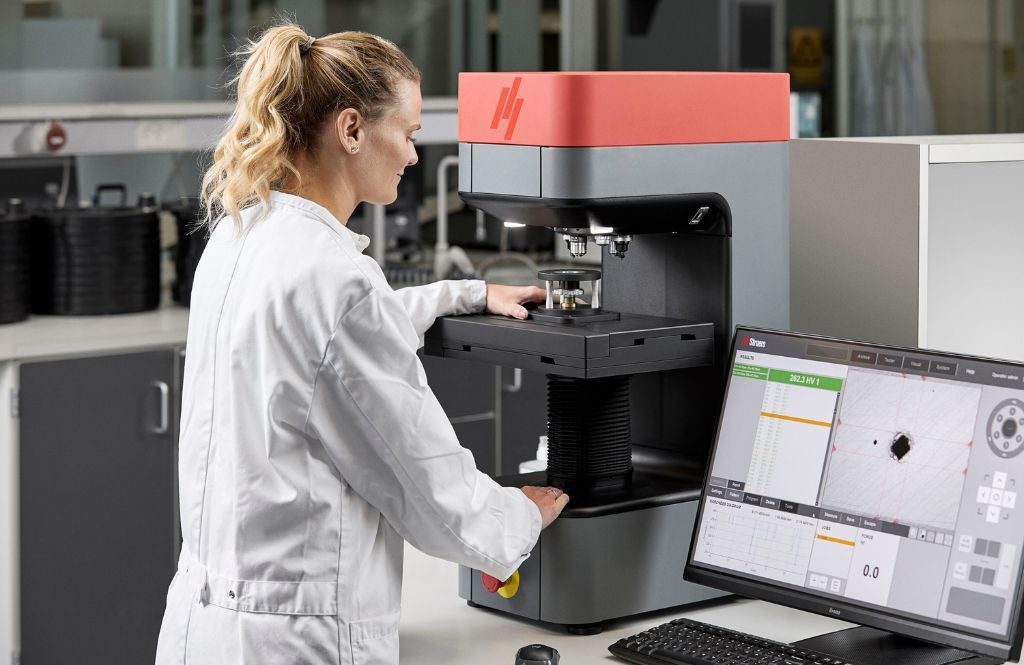

DuraVista-40
- Metode Vickers, Knoop i Brinell; poluautomatski i potpuno automatski mikro/makro tvrdomjer
- Odabirljivi rasponi sile između 0,1 gf i 62,5 kgf, pa jedan uređaj pokriva i mikro i makro područje
- Motorizirana Z os s automatskim fokusiranjem, mjerna kamera od 20 megapiksela, automatsko očitanje uboda
- Ugrađeno računalo, softver DuraSoft i zaslon osjetljiv na dodir od 27 inča (Full HD)
- Motorizirana revolverska glava sa šest pozicija; fiksno postolje za uzorak, ručni ili motorizirani XY stol (DirectConnect, tri veličine)
- Zaštita od kolizije; moduli za CHD, zavare, mapiranje, detekciju ruba i izračun lomne žilavosti Kc
Automatizirani mikrotvrdomjer s kamerom i motoriziranom Z osi, koji jednim uređajem pokriva mikro i makro područje, uz mogućnost nadogradnje softverskih modula.

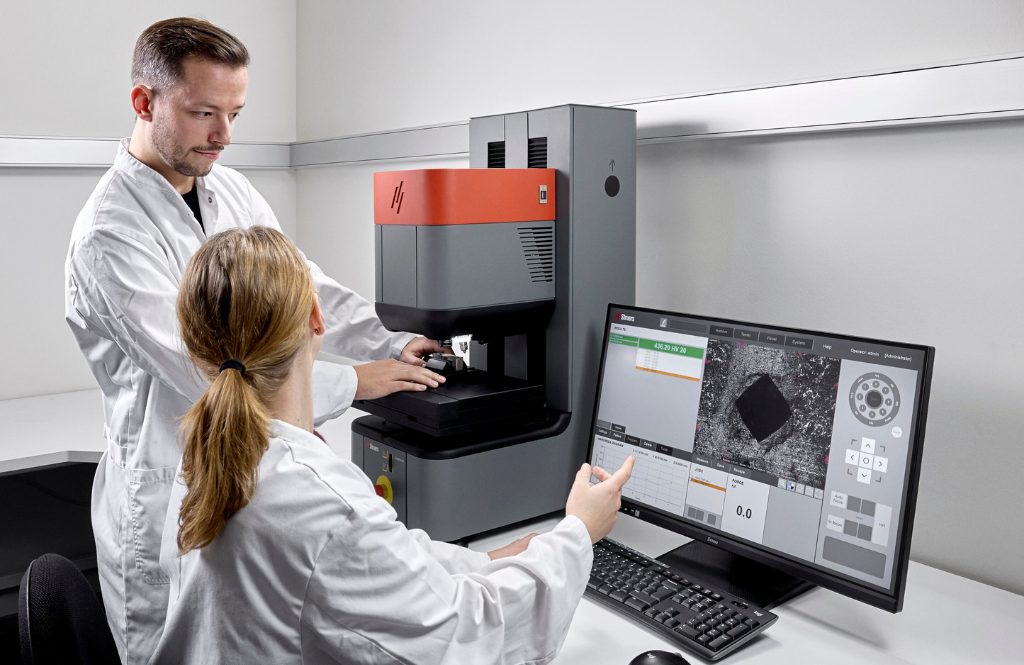

DuraVista-80
- Metode Vickers, Knoop i Brinell; potpuno automatski mikro/makro tvrdomjer, 0,1 gf do 62,5 kgf
- Pomična mjerna glava sa zasebnim preciznim motorom za nanošenje sile (load cell u zatvorenoj petlji)
- Motorizirana revolverska glava s osam pozicija, s dodirnom sondom i laserom za pozicioniranje
- Dodirno fokusiranje (touch focus) s velike udaljenosti, motorizirana Z os, kamera od 20 megapiksela
- Ručni ili motorizirani XY stol; visina uzorka do 200 mm s ručnim stolom
- Ugrađeno računalo, DuraSoft programska podrška, zaslon od 27 inča, zaštita od kolizije, opcija pregledne (overview) kamere
Vrh Struersove ponude mikrotvrdomjera, s motoriziranom mjernom glavom i revolverskom glavom s osam pozicija, za laboratorije s velikim brojem uzoraka i najvišim zahtjevima na ponovljivost.
Univerzalni tvrdomjeri
Vickers, Knoop, Brinell i Rockwell u jednom uređaju, za laboratorije koji ispituju različite materijale i geometrije.
DuraVersa-100
- Metode Vickers, Knoop, Brinell i Rockwell; potpuno automatski univerzalni tvrdomjer
- Tri izvedbe: 100A 200 gf do 250 kgf, 100B 200 gf do 750 kgf, 100C 200 gf do 3000 kgf; sve proširive na male sile do 10 gf
- Revolverska glava s devet pozicija: osam za indentore i objektive plus kombinirana dodirna sonda i laserski pokazivač
- Motorizirana mjerna glava (V koncept): uzorak ostaje na istoj visini, automatsko namještanje radne visine dodirom
- Fiksno postolje za uzorak, ručni ili motorizirani XY stol; visina uzorka do 110 mm ovisno o stolu; zaštita od kolizije
- Ugrađeno računalo, zaslon od 27 inča, kamera visoke razlučivosti; opcija pregledne kamere (200 × 160 mm)
Univerzalni tvrdomjer koji jednim uređajem pokriva mikrotvrdoću na poliranim uzorcima i Brinell ili Rockwell na odljevcima i otkivcima.

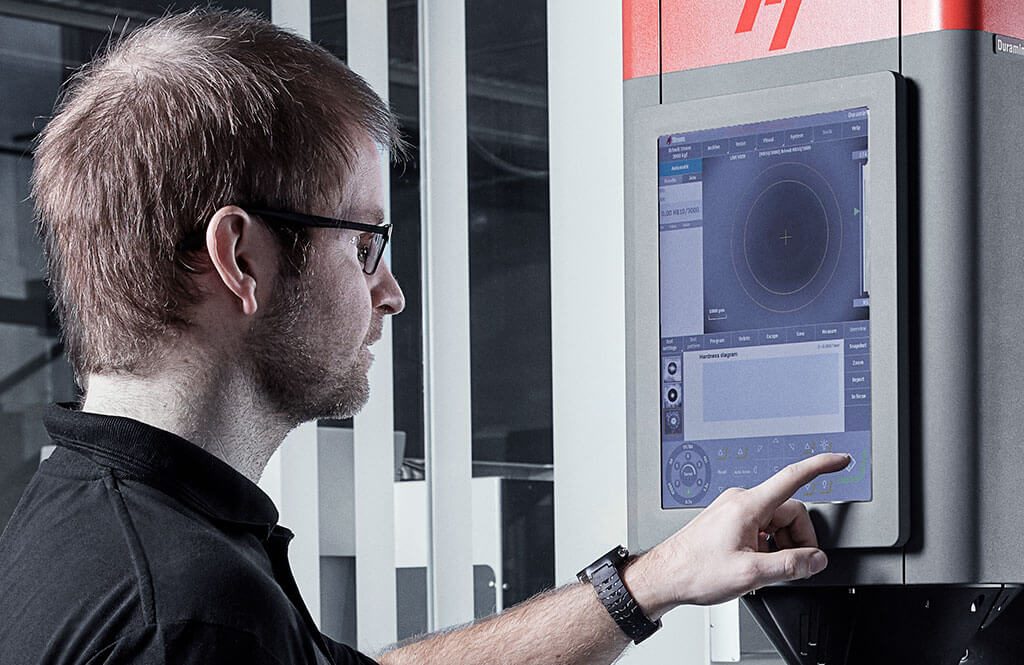

Duramin-600
- Metode Vickers, Knoop, Brinell i Rockwell; poluautomatski univerzalni tvrdomjer za proizvodni pogon
- Rasponi sile 1 do 250 kgf (M1/Z1), 3 do 750 kgf (M2/Z2) ili 5 do 3000 kgf (M3/Z3); load cell u zatvorenoj petlji
- Motorizirana revolverska glava sa šest pozicija: do tri indentora i tri objektiva, automatska izmjena
- Visina uzorka do 330 mm; okvir od 400 kg; izvedbe Z s motoriziranom Z osi
- Prstenasto osvjetljenje s tamnim poljem za ispitivanje mekih metala; automatski fokus i očitanje uboda
- Ugrađeno računalo, zaslon osjetljiv na dodir od 15 inča, generator izvještaja, izvoz podataka na USB ili mrežu, zaštita od kolizije
Robustan univerzalni tvrdomjer za proizvodni pogon, kad se mjeri mnogo različitih dijelova i metoda, a nizovi se ne moraju izvoditi potpuno automatski.

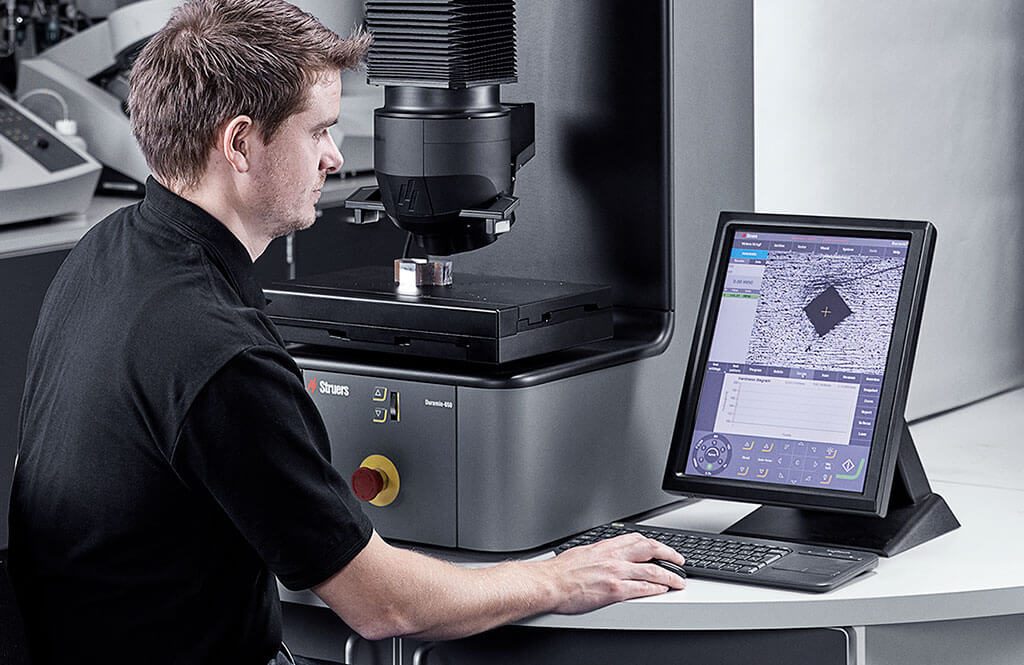

Duramin-650
- Metode Vickers, Knoop, Brinell i Rockwell; poluautomatski i potpuno automatski univerzalni tvrdomjer za laboratorij
- Rasponi sile 1 do 250 kgf, 3 do 750 kgf ili 5 do 3000 kgf (izvedbe 1, 2 i 3)
- Motorizirana mjerna glava (V koncept) i motorizirana revolverska glava; automatsko namještanje radne visine dodirom površine
- Izvedbe M: fiksno postolje za uzorak Ø 80 mm, revolverska glava sa šest pozicija
- Izvedbe AC: motorizirani XY stol 390 × 262 mm (hod 250 × 160 mm), pregledna kamera, uređivač točaka mjerenja, revolverska glava s osam pozicija
- Visina uzorka do 300 mm; zaslon od 15 inča, laser za pozicioniranje, zaštita od kolizije
Univerzalni tvrdomjer za laboratorij, koji širokim rasponom sila zamjenjuje nekoliko makro tvrdomjera, a u izvedbi AC s motoriziranim stolom izvodi nizove i mapiranje potpuno automatski.
Rockwell tvrdomjeri
Za proizvodnju i ulaznu kontrolu, gdje se mjeri bez pripreme površine, rezultat se očitava izravno, a uređaj mora podnijeti pogon.

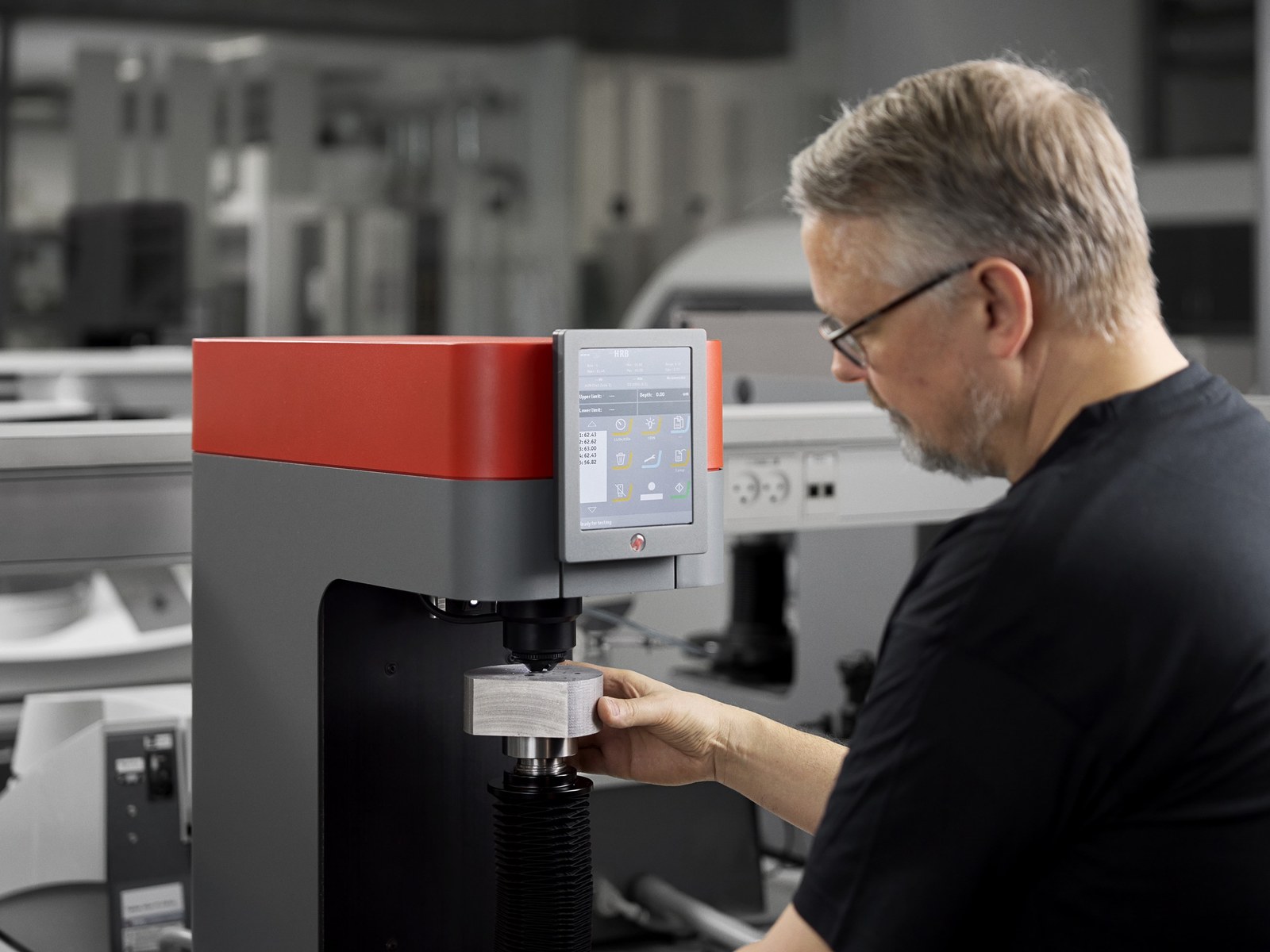

DuraVigo-150
- Sve Rockwell i površinske (superficial) Rockwell skale; ulazna razina
- Raspon sile 3 do 250 kgf (29,4 N do 2452,5 N), load cell u zatvorenoj petlji bez utega
- Potpuno automatski ciklus pritiskom na tipku: predopterećenje, opterećenje, rasterećenje i očitanje
- Izravno mjerenje dubine u osi indentora (podmikronska razlučivost), bez utjecaja deformacije okvira
- Visina uzorka do 240 mm, odvojivo postolje za uzorak Ø 80 mm; zamjena indentora bez alata
- Zaslon osjetljiv na dodir od 6,5 inča, programi mjerenja, granice u zelenoj i crvenoj boji, statistika, izvoz na USB
Ulazni Rockwell tvrdomjer za pogone i radionice, gdje se mjeri brzo i često, bez pripreme površine.

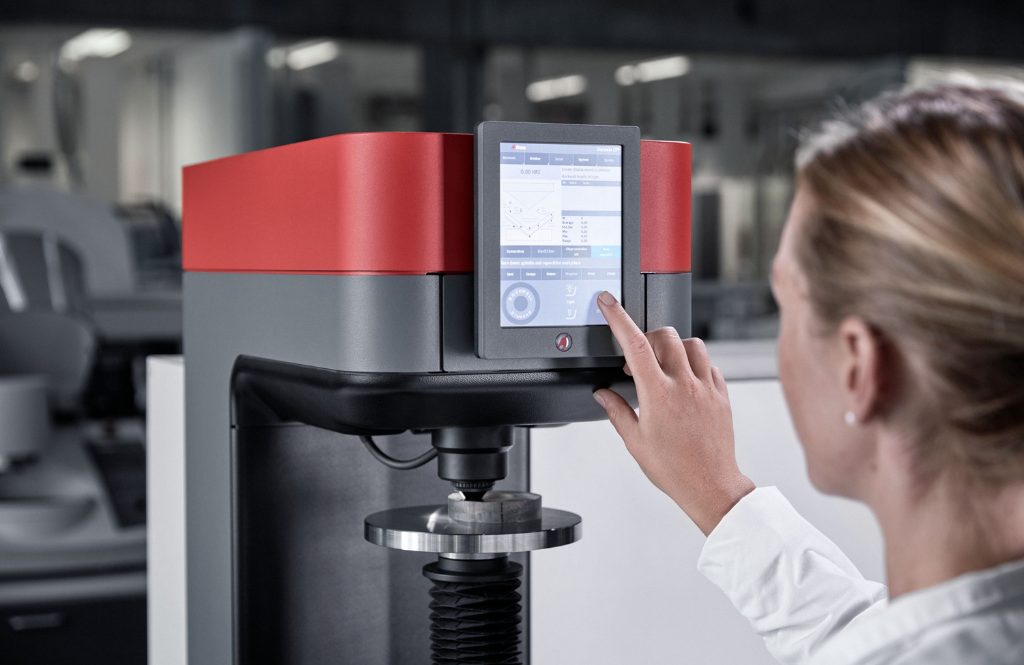

Duramin-160
- Rockwell tvrdomjer više klase; opcija mjerenja HVT i HBT (Vickers i Brinell metodom dubine)
- Raspon sile 1 do 250 kgf (9,8 N do 2452,5 N), load cell u zatvorenoj petlji s preciznošću iznad zahtjeva normi
- Potpuno automatski ciklus ispitivanja; prikladan i za Jominy ispitivanje
- Zaslon osjetljiv na dodir od 6,5 inča, ugrađeni upravitelj izvještaja (PDF, USB, mreža), korisnički profili
- Granice tvrdoće u zelenoj i crvenoj boji, LED osvjetljenje mjernog područja
- Izvedba Duramin-160 Z s motoriziranom Z osi za rad bez ručnog namještanja vretena
Rockwell tvrdomjer više klase za laboratorij i ulaznu kontrolu, kad su uz brzinu Rockwella potrebni i dokumentacija rezultata i veća preciznost.
Brinell tvrdomjer

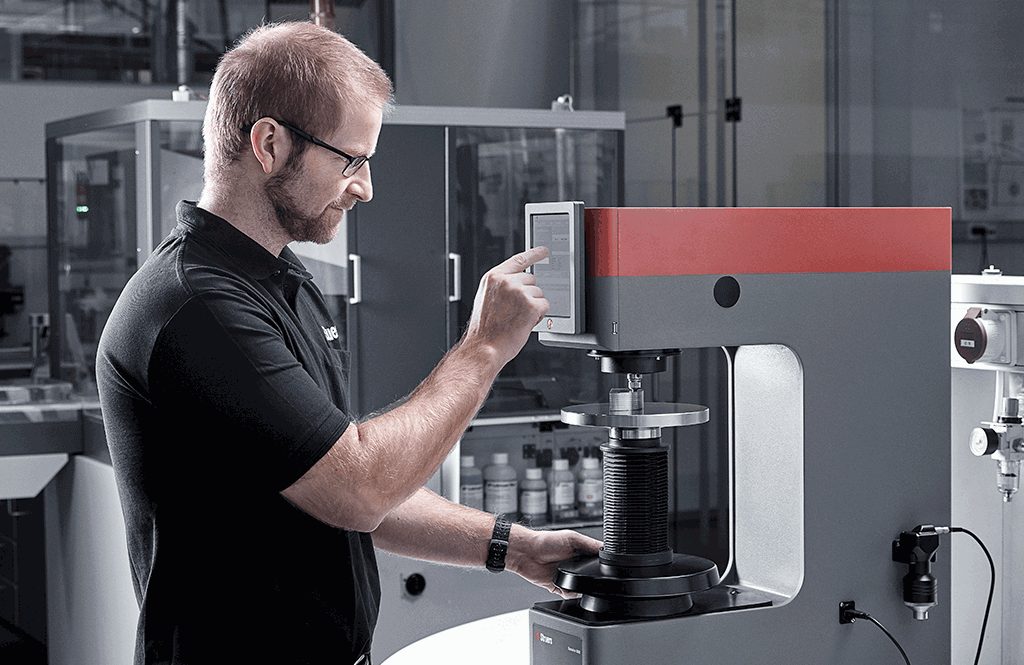

Duramin-3000
- Jednonamjenski Brinell tvrdomjer
- Raspon sile 62,5 do 3000 kgf (612 N do 29 400 N), load cell tehnologija
- Ručna kamera sa zumom za automatsko očitanje uboda i prikaz tvrdoće
- Širok izbor postolja i steznih naprava za različite geometrije uzoraka
- Ugrađeno računalo i zaslon osjetljiv na dodir; predlošci mjerenja, statistika, izvještaji, izvoz podataka
- Prikaz rezultata u zelenoj ili crvenoj boji prema zadanim granicama (G/NG)
Jednonamjenski Brinell tvrdomjer za ljevaonice, kovačnice i čeličane, građen za odljevke, otkivke, ploče i šipke u grubim uvjetima.
Softver DuraSoft
Zajednička softverska platforma Struersovih tvrdomjera, u kojoj osnovni moduli dolaze s uređajem, a dodatni se biraju prema zadatku i mogu se dodati i kasnije.

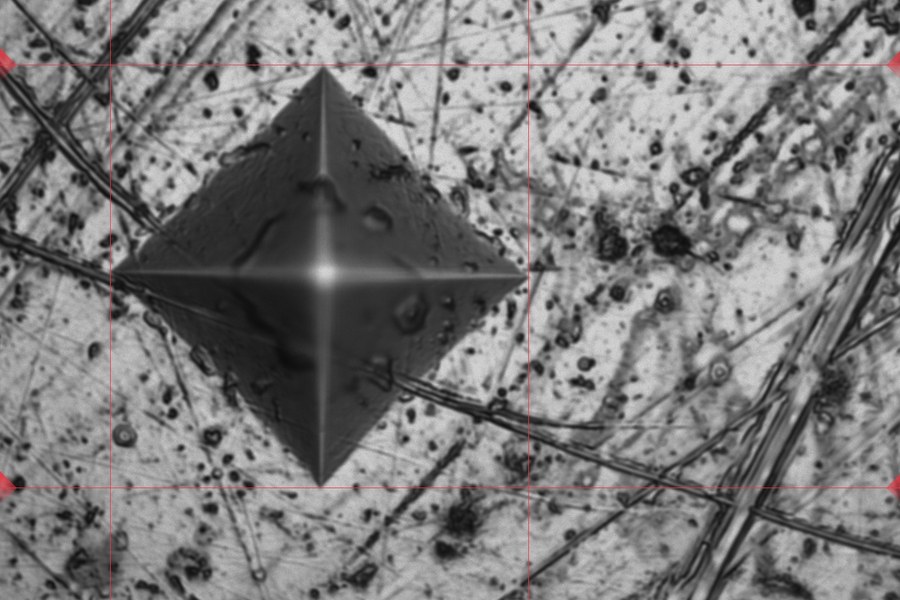

Automatsko mjerenje uboda
Kamera prepoznaje ubod i izmjeri dijagonale ili promjer; rezultat se može ručno korigirati.

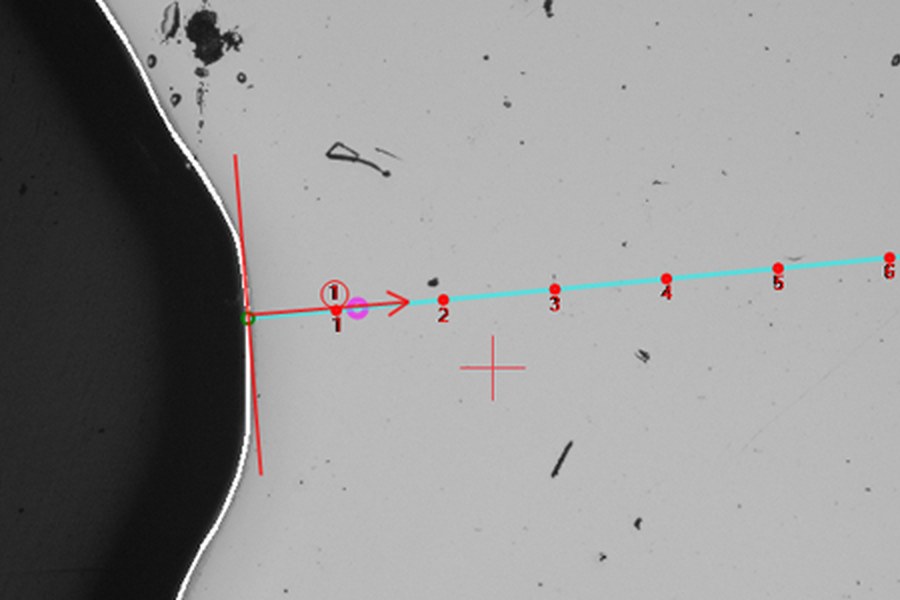

CHD / SHD / NHD
Nizovi od površine prema jezgri, automatski izračun dubine zakaljenog sloja prema zadanoj graničnoj tvrdoći.
Zavari

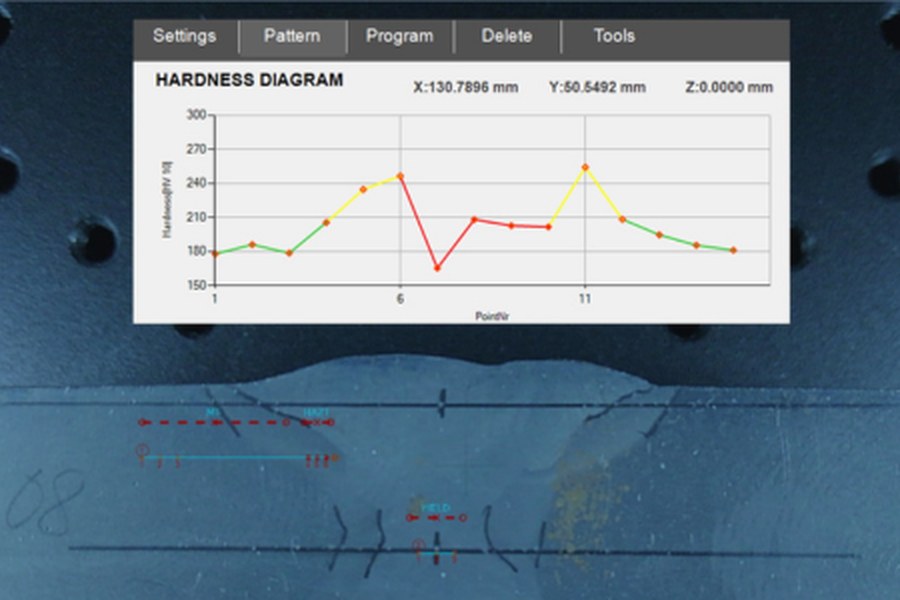

Rasporedi uboda po osnovnom materijalu, ZUT-u i zavaru prate konturu zavara koju označite na snimci.

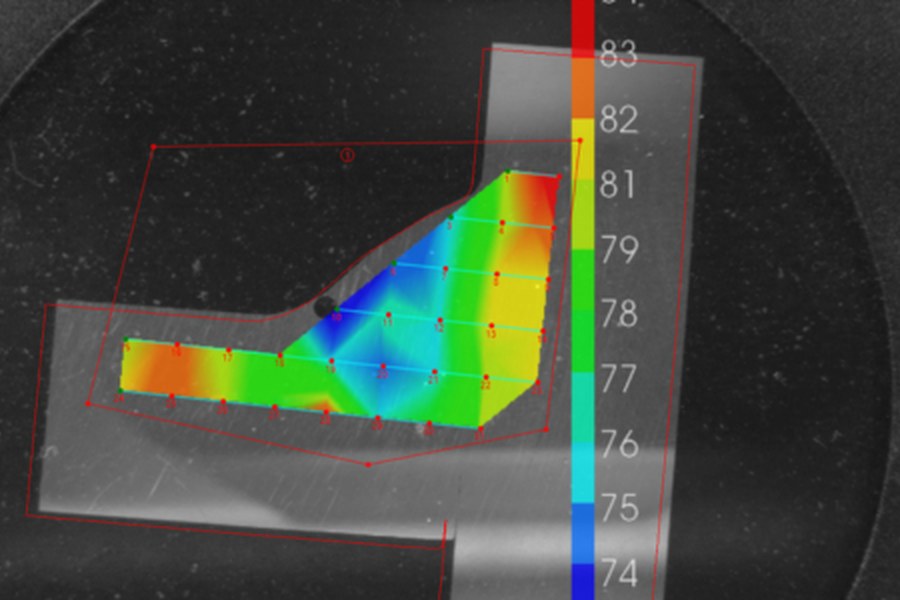

Mapiranje tvrdoće
Mreža uboda preko cijelog presjeka i prikaz u boji. Za razvoj, analizu oštećenja i dokumentaciju procesa.
Pribor i etalonske pločice
Držači uzoraka, stezne naprave, indentori, objektivi i etalonske pločice (test blokovi) za sve skale.

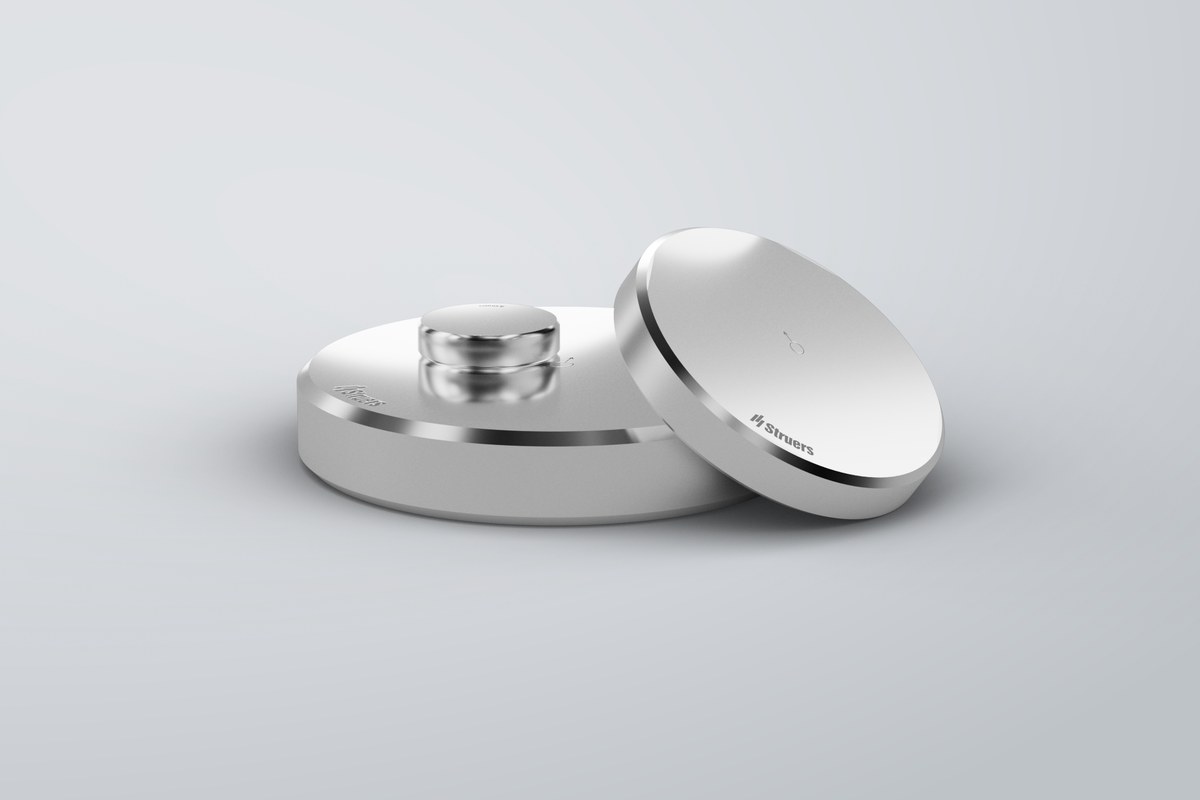

Etalonske pločice
Certificirane pločice za Vickers, Knoop, Brinell i Rockwell skale, za redovitu provjeru uređaja.

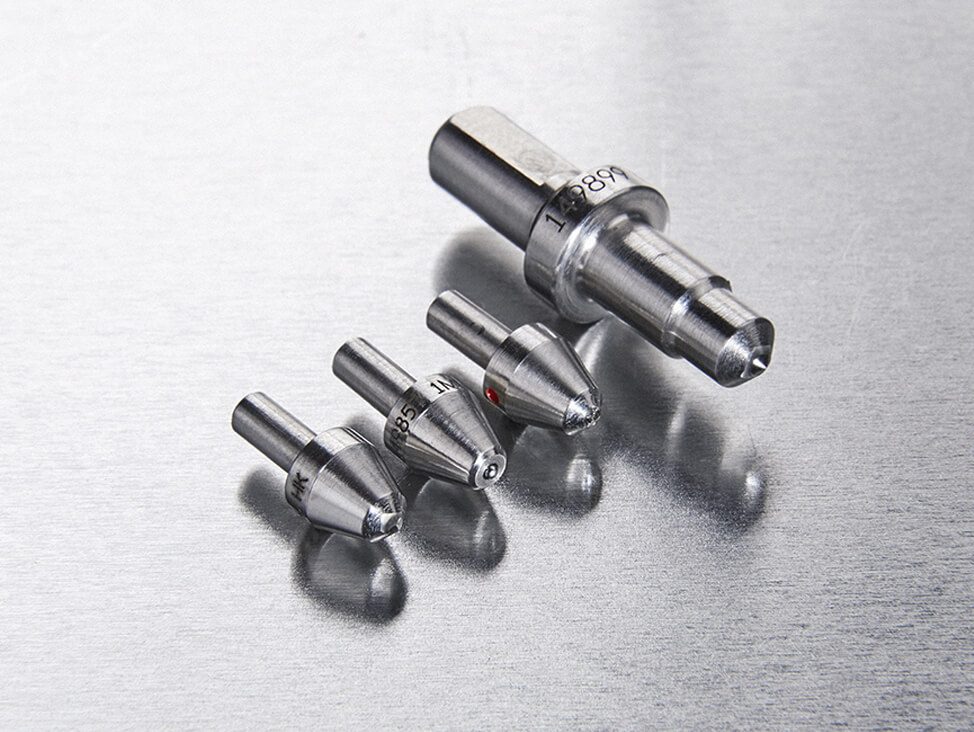

Indentori
Dijamantni Vickers i Knoop indentori, dijamantni Rockwell konusi te kuglice od volframova karbida za Brinell (HBW) i Rockwell B (HRBW), svi s akreditiranim certifikatom prema ISO i ASTM.

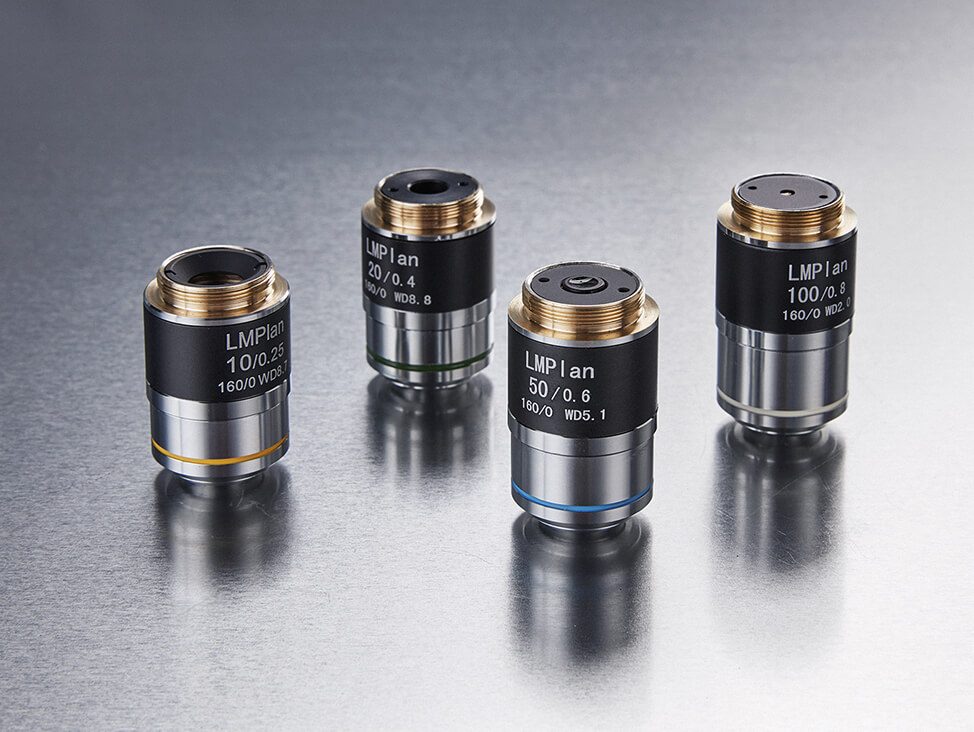

Objektivi
Od 2,5x do 100x, prema skali i očekivanoj tvrdoći. Biramo ih uz konfiguraciju iz upitnika.

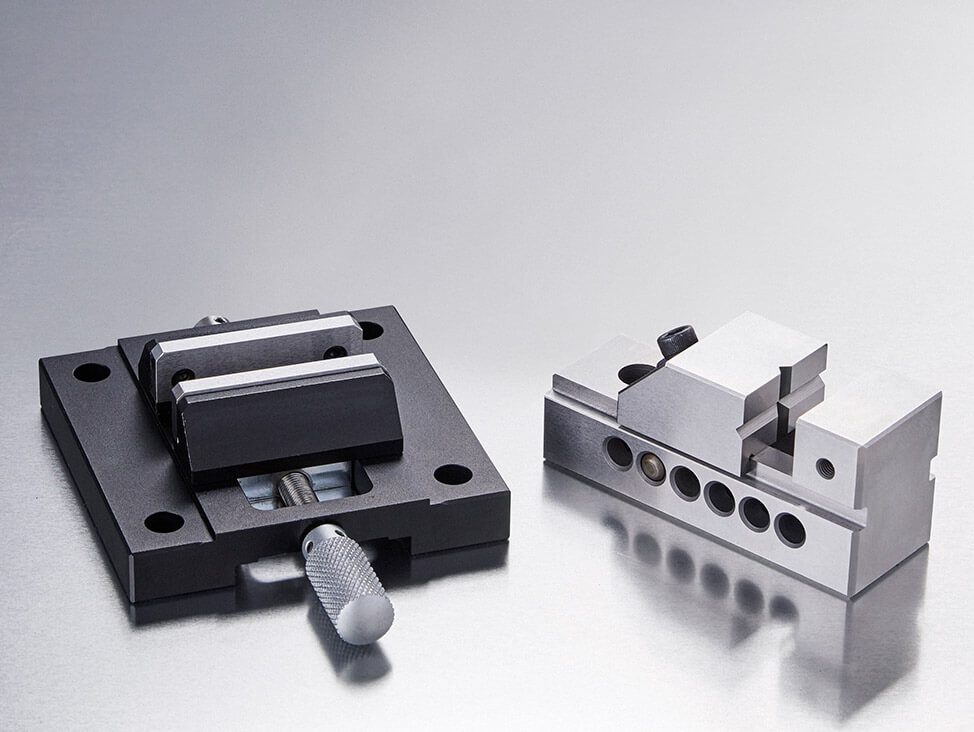

Držači i stezne naprave
Za zalivene uzorke, nepravilne dijelove, cijevi i vratila, jer je stabilno stezanje uvjet za ponovljivo i točno mjerenje.
Što dobivate s uređajem
Tvrdomjer stiže s tvorničkom kalibracijom proizvođača, a mi ga pri isporuci instaliramo, pustimo u rad i predamo s dokumentacijom.
- Instalacija i instalacijski protokol
- Indirektna provjera metoda za naručene etalone
- Obuka operatera i potvrda o obuci
- Preporuka skala i objektiva za vaše materijale
- Jamstvo na opremu 12 mjeseci
Umjeravanje i provjera. Indirektna provjera etalonskom pločicom koju radimo pri instalaciji i servisu nije akreditirano umjeravanje. Ako vaš sustav kvalitete traži umjeravanje s potvrdom akreditiranog laboratorija, rado ćemo vam pomoći organizirati ga uz servisni termin.
Za redovitu provjeru između servisa koristite etalonske pločice i jednostavan postupak koji vam pokažemo pri obuci.
Niste sigurni koji model?
Ispunite upitnik ili nam pošaljite fotografiju uzorka i normu po kojoj mjerite, a mi vam vraćamo konkretan prijedlog konfiguracije.
